不用单片机也能做一个火灾报警器

在做火灾报警器的时候，我们经常使用传感器+单片机+蜂鸣器的方式。那么，有没有简单的电路就能实现火灾报警器的方法？当然是有的，而且成本超低！

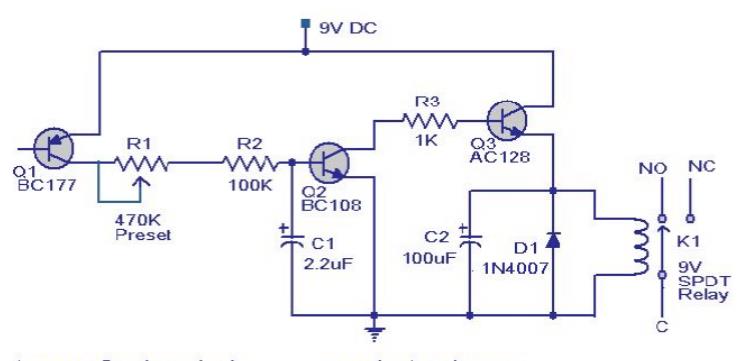

我们来看下面的电路图，晶体管 BC177 (Q1) 在这里用作火灾传感器。当温度升高时，该晶体管的漏电流也会增加。该电路设计为当 Q1 的漏电流增加时，晶体管 Q2 将被偏置。因此，当发生火灾时，晶体管 Q2 将导通。Q2（BC 108）的发射极连接到Q3（AC 128）的基极。因此，当 Q2 开启时，Q3 也将开启。

晶体管 Q3 驱动继电器，继电器用于驱动负载，即灯、铃、喇叭等，作为火灾指示。二极管 D1 用作续流二极管，以保护其免受继电器切换时产生的反电动势的影响。

注意事项：

（1）预设 R1 可用于将警报设置为所需的温度水平。
（2）这不是锁定警报，也就是说；当传感器附近的温度降低到设定点以下时，警报停止。
（3）该电路可以使用 9V 电池或 9V 电池消除器供电。
（4）所有电容器都是电解电容器，额定电压必须至少为 10V。
（5）负载可根据需要通过继电器的C、NC、NO点接入。
（6）可以使用烙铁和温度计进行校准。打开电源。保持烙铁头靠近 Q1。同时也让温度计靠近它。当温度达到您想要的值时，调整 R1，使继电器接通。
