8051单片机如何连接ADC（模数转换器）？

ADC（模数转换器）是许多单片机开发中非常重要的一部分，本文是关于将ADC连接到8051单片机。ADC0804是此处使用的ADC，在进行接口程序之前，我们必须清楚地了解ADC0804的工作原理。

一、ADC0804

ADC0804是一颗8位、单通道的A/D转换器。ADC0804的特点是差分模拟电压输入，0-5V输入电压范围，无调零，内置时钟发生器，可以外部调节参考电压以将较小的模拟电压跨度转换为8位分辨率等。ADC0804引脚图如下图所示：

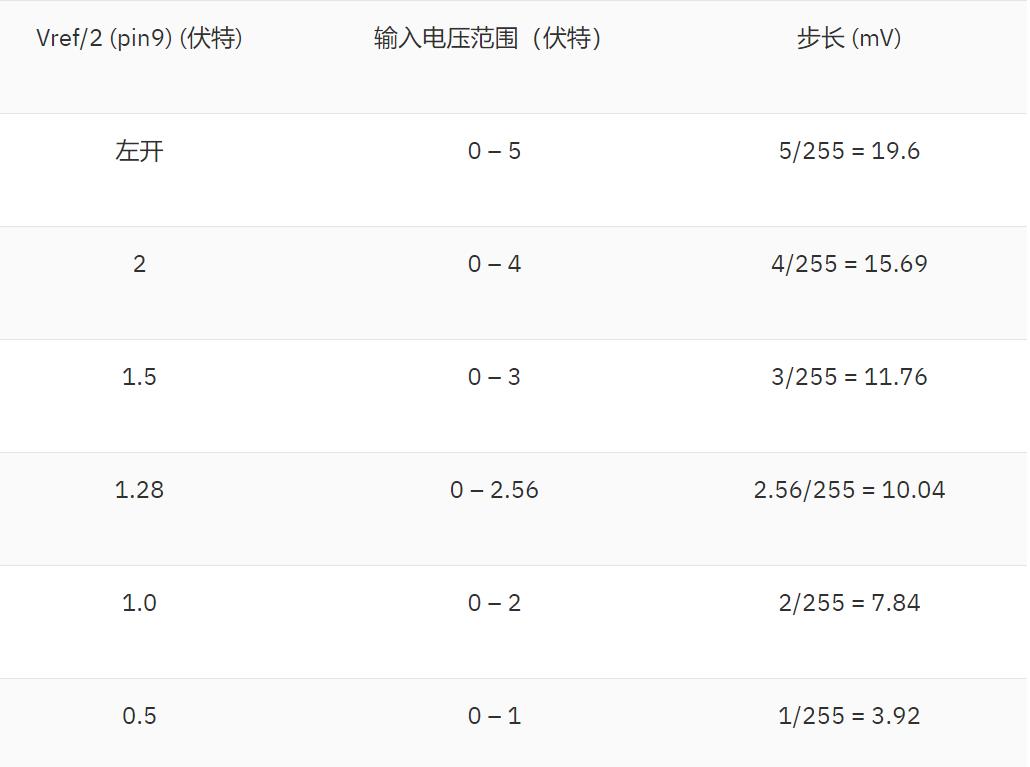

ADC0804的Vref/2（引脚9）处的电压可以在外部进行调节，以将较小的输入电压跨度转换为全8位分辨率。Vref/2(pin9)左开表示输入电压跨度为0-5V，步长为5/255=19.6V。查看下表，了解不同的Vref/2电压和相应的模拟输入电压范围：

转换模拟输入和读取ADC0804输出的步骤：

（1）使CS=0并向WR引脚发送一个低到高的脉冲以启动转换。
（2）现在继续检查INTR引脚。如果转换未完成，INTR将为1，如果转换完成，INTR将为0。
（3）如果转换未完成(INTR=1)，则轮询直到完成。
（4）如果转换完成（INTR=0），则进入下一步。
（5）使CS=0并向RD引脚发送一个从高到低的脉冲以从ADC读取数据。

二、原理图

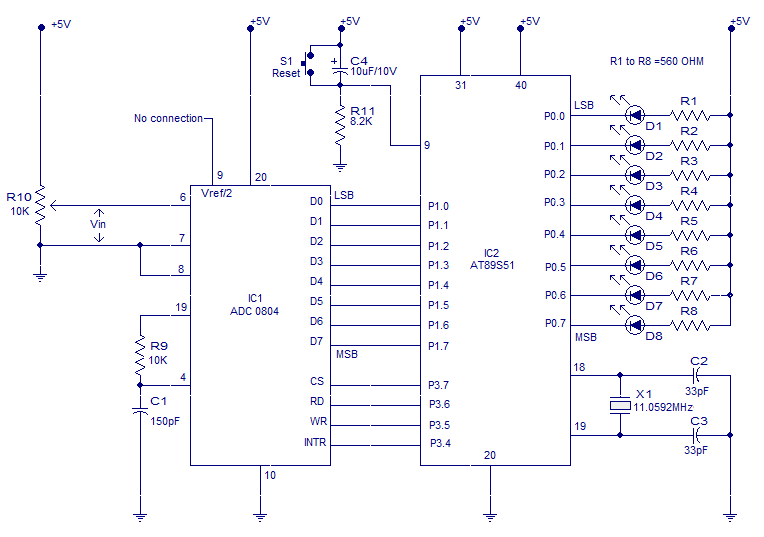

上图显示了ADC0804与8051的接口原理图。电路启动ADC以转换给定的模拟输入，然后接受相应的数字数据并将其显示在连接在P0的LED阵列上。例如，如果模拟输入电压Vin为5V，则所有LED都会发光，以二进制表示11111111，相当于十进制的255。AT89s51是这里使用的单片机。ADC0804的数据输出引脚（D0至D7）分别连接到端口引脚P1.0至P1.7。LEDD1至D8分别连接到端口引脚P0.0至P0.7。电阻器R1至R8是限流电阻器。简单来说，单片机的P1是输入端口，P0是输出端口。ADC的控制信号（INTR、WR、RD和CS）分别在端口引脚P3.4至P3.7处可用。电阻器R9和电容器C1与ADC的内部时钟电路相关联。预设电阻R10形成一个分压器，可用于将特定输入模拟电压施加到ADC。按钮S1、电阻器R11和电容器C4形成去抖动复位机制。晶体X1和电容器C2、C3与单片机的时钟电路相关。

四、程序

ORG00H
MOVP1,#11111111B
MAIN:CLRP3.7
SETBP3.6
CLRP3.5
SETBP3.5
WAIT:JBP3.4,WAIT
CLRP3.7
CLRP3.6
MOVA,P1
CPLA
MOVP0,A
SJMPMAIN
END
