单片机电路中的接地是什么？

单片机电路中的接地和家庭电路的接地一样吗？刚接触电路的人可能会这么问，或者会问“接地是什么？”。首先，我们需要知道，电子设备的接地不同于墙上插座的接地。

在本文中，英锐恩单片机开发工程师将简单介绍一下什么是接地。

在电子学中，接地只是我们在电路中特定点所使用的名称。例如，在具有一个电池（带正极和负极端子）的电路中，我们通常将负极端子称为接地。为了简化绘制电路，我们使用一个符号来表示：

因此，你不必在要连接到负号的所有位置上画线，而应在其中放置接地符号。当负号连接很多的时候，这会使电路图更简洁。如下图所示：

一、显示接地符号时的电流流动

要查看带有接地符号的电路图中电流的流动方式，只需连接所有具有接地符号的点。下图为带电流方向的示意图：

二、具有正极、负极和接地连接的电路

在一些示意图中，您会找到到正极端子，负极端子和接地端子的连接。这些在放大器电路中很常见：

那么，这是什么原理呢？

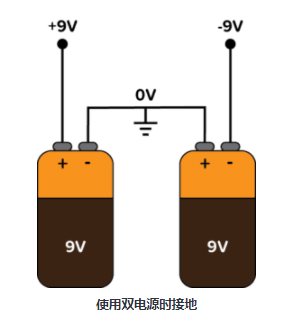

在这种情况下，接地是正极端子和负极端子之间的中间点。例如，可以通过串联连接两个电源来创建这三个电压点：

由于上图的接地端子位于+9V和-9V之间，因此将其称为零伏（0V）是正常的。
