单片机开发：如何使用示波器？

在构建电子电路时，了解如何使用示波器非常有用。当你的电路不工作时，它将帮助你确定发生了什么。示波器的功能很多，初次接触的人可能有点让人不知所措。但是，在使用上其实不必全部了解每个细节。

在本文中，英锐恩单片机开发工程师将介绍一些简单的操作，以便你开始使用示波器。

一、示波器能够做什么？

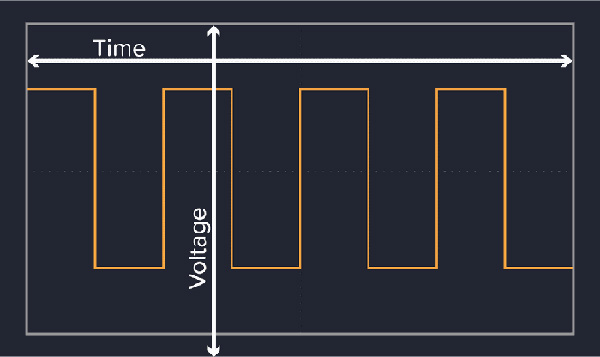

示波器可以随时间测量电压，也就是说它可以让你“看到”电路中随时间变化的信号。例如，如果使用示波器测量闪烁的LED的电压，则会看到类似以下内容：

橙色线代表电压。当它在顶部时，电压高并且LED亮。当它在底部时，电压低，LED熄灭。

但是什么时候需要这个？

假设你设计了一个音乐播放器。但是，当你插入电源时，它不起作用。没有声音传出来……使用示波器，你可以测量电路中声音信号，并查看它是否确实存在。

你可能会想到使用万用表，遗憾的是万用表无法执行这个操作。

使用示波器使得调试电路变得更加容易：

首先，你可以测量声音信号进入电路的位置。这时候如果发现没信号？那肯定是声源有问题了。如果那里有信号，则继续测量声音通过的电路的下一部分。这时候发现是这个地方没有声音？好吧，那这里一定就是问题所在。是的，问题就是这么排查的。

二、如何使用示波器？

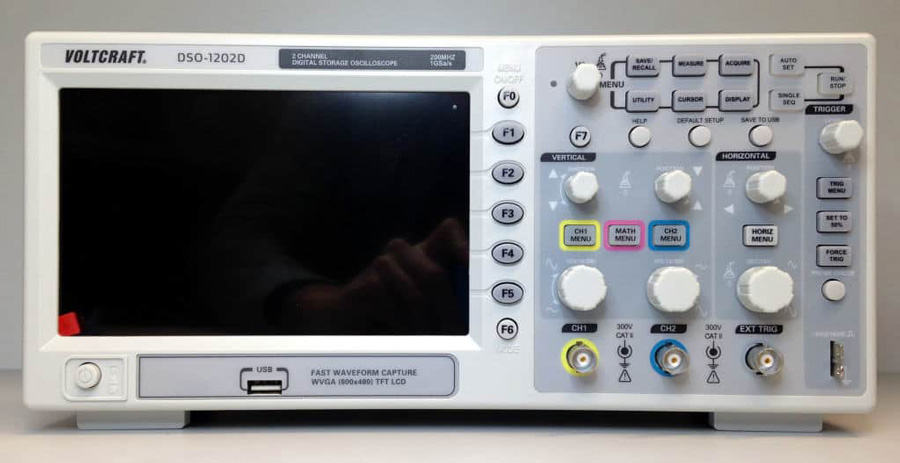

典型的示波器是这样子的，如下所示：

这么多按钮？！觉得有些吓人？好吧，不用担心，看下文就知道了。

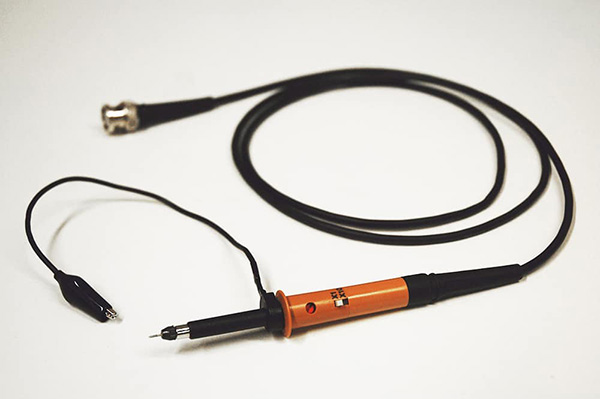

但是首先，你需要将示波器连接到要测量的东西。用于测量的电线称为探针。探头作为带有两根引线的电缆和一个BNC连接器将其连接到示波器：

因此，你要做的第一件事是将探头连接到要测量的对象上，使用示波器测量电压。由于总是在两点之间测量电压，因此你需要同时连接探头的负极和正极。

在大多数情况下，将负极探针（鳄鱼夹）连接到电路的接地端或负极，然后将正极连接到要测量的物体。连接后，是时候将示波器设置为正确的设置了。

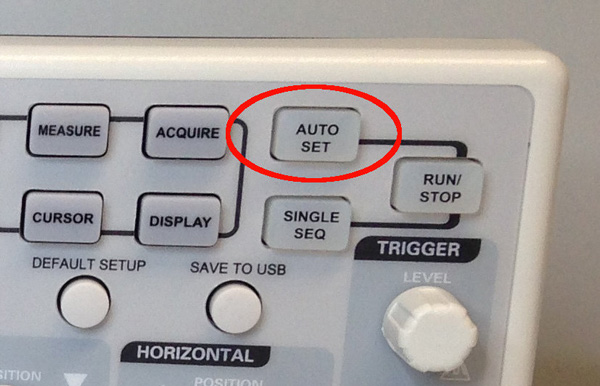

接下来，按下“自动设置”按钮，如下图：

此按钮将分析信号并尝试将示波器的设置调整为最佳。虽然并不总是有效，但在许多情况下却可以应付。

三、如何手动控制示波器？

看了看你在用的示波器，TM没这个按钮，这很正常，牌子不同面板也不同，但主要功能一致。例如老式的模拟示波器，这时候该怎么办？

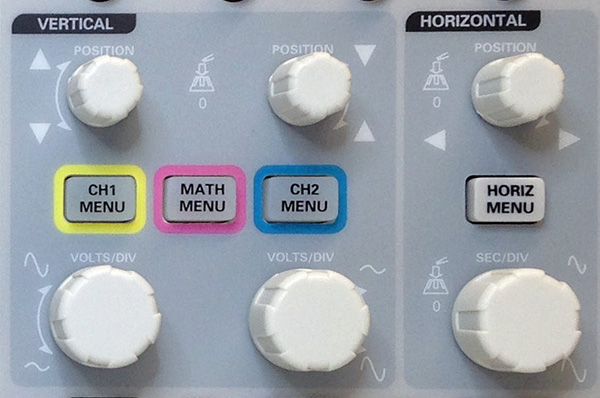

在这里，有三个主要的旋钮需要注意：

（1）垂直“位置（Position）”旋钮；
（2）垂直“伏/格”旋钮；
（3）水平“秒/格”旋钮。

如果你正在查看的信号具有较大的电压摆幅，则需要将标有“Volts/Div”的旋钮调整为较大的“Volts/Div”设置。如果电压摆幅很小，则需要将其设置为微小的“Volts/Div”设置。

如果你的信号不在屏幕上，请在标有“Position”（位置旋钮）的旋钮上向上或向下滚动以找到你的信号。

然后使用水平“秒/格”旋钮在屏幕上设置每格的时间。如果你的信号频率很高，则需要较低的“秒/格”设置才能正确查看。如果你的频率信号非常低，则需要将其设置得更高。

好了，上面这些设置基本上就是入门所需的全部了。
