PIC16C54单片机的计数器

单片机方案开发商深圳英锐恩分享PIC16C54单片机的计数器。计数器在工业控制中有着广泛的应用。传统的数字计数器都是用中小规模数字集成电路构成的，不但电路复杂，成本高，功能修改也不易。用单片机制作的计数器可以克服传统数字电路计数器的局限，有着广阔的应用前景。
　　本文介绍的计数器采用Microchip公司的PIC16C54单片机。该型单片机为RISC结构，在4MHz的工作频率下，每一个指令周期为1μs，运行速度大大超过MCS－51系列，适用于对实时性要求较高的工业控制领域。
　　电路原理

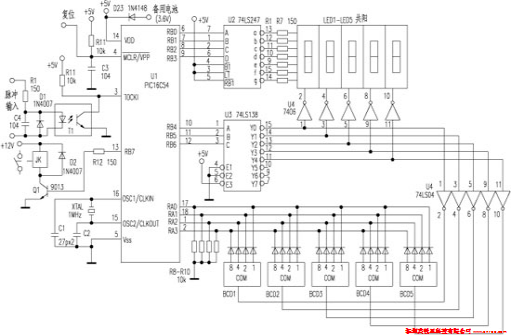

　　附图为计数器的原理图。PIC16C54单片机具有两个I/O口，RA口有4条I/O线，RB口有8条I/O线。本计数器中RA口设置为输入口，用于读取BCD拨盘开关(BCD1～BCD5)设定的计数值；RB口设置为输出口，用于对数码管进行扫描和控制输出继电器。T0CKI为PIC16C54单片机内部计数器的输入脚，计数脉冲经过光电转换后从该脚输入，PIC16C54的内部计数器对输入的脉冲进行计数。
　　由于该内部计数器宽度仅有8位，最多只能计数到256，因此要用软件对该计数器进行扩展，以满足实际计数需要。

　BCD拨盘开关(BCD1～BCD5)设定计数终止值，当扩展的内部计数器计到与BCD拨盘开关设定值相等时，RB7输出高电平，使继电器吸合，控制外部设备。此时，即使有计数脉冲输入，计数器也不会再计数，必须在复位端输入复位信号，才能重新计数。
　　软件设计
　　本计数器的主程序完成BCD拨盘开关的读取和数码管扫描。数码管采用动态扫描的方法显示，每个数码管依次亮一定的时间，利用人的视觉暂留使数码管看上去是全亮的。每个数码管亮时都调用一个延时程序，在延时程序中，实现对T0CKI脚的检测与PIC16C54单片机内部计数器的操作。由于PIC16C54没有中断功能，用这种方法可以实现实时计数。
