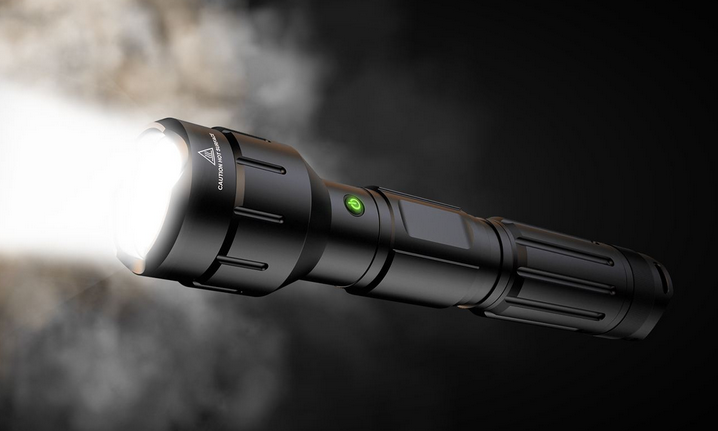

目前，大多数户外手电筒使用锂电池，在特殊情况下会使用三个串联的AA或AAA电池，产生4.5V电压以使用限流电阻驱动白色LED。由于缺少电流控制电路，当使用干电池时，这些手电筒无法有效地驱动LED。为此，英锐恩开发了紧急使用时，单节或三节干电池户外手电筒单片机方案。这里展示的是LED手电筒电路，该电路可从单个干电池驱动高亮度的白色LED。
户外手电筒单片机方案电路与工作原理
英锐恩的EN单片机是一款高度集成的表面贴装器件（SMD），单电池或多电池LED驱动器，适用于需要从非常低的输入电压进行升压转换的应用。它仅需一个外部电感器即可产生恒定电流脉冲，该脉冲非常适合在很宽的工作电压范围内驱动单个或多个LED。它提供了易于使用、低成本、节省空间和易于布局的解决方案。
LED手电筒电路包括两种模式：正常模式和自举模式。
一、正常模式

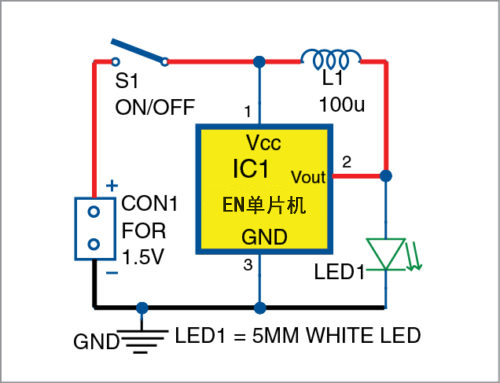

如下图，正常模式下LED手电筒电路的电路图。在这种模式下，该电路仅需要一个100uH电感器（L1）来驱动LED1。开关S1用于打开/关闭IC1。当S1闭合时，IC1和L1执行升压操作，LED1发光。
二、自举模式模式

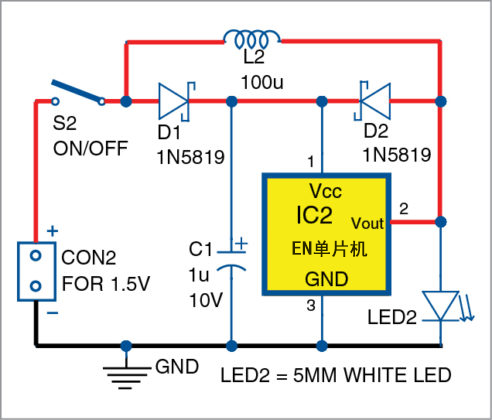

自举模式下的LED手电筒电路图如下图所示。在这种模式下，该电路需要两个额外的肖特基势垒二极管（D1和D2）和电容器C1。当开关S2闭合时，IC2通过二极管D1供电。电感器L2充电直到IC2的内部开关晶体管导通。
自举模式下的手电筒电路
内部晶体管关闭后，L2两端的电压反转其极性，并且电压通过二极管D2反馈给IC2的VCC（引脚1）。因此，启动后驱动LED2需要1V以下的电压。
在自举模式下，首次成功启动后，IC2可以低至0.7V（典型值）运行。在低至0.7V（典型值）的操作条件下，可以提取更多的电池能量，而超出电池电压通常引用的0.9V左右。这会延长电池的使用时间。如果没有自举，典型的启动电压为0.9V。
