如何解决MAX232和MAX3232的发热烧毁问题？

你是否碰到过MAX232或MAX3232发热或烧毁？很多工程师在单片机方案开发过程中，不明原因的在用到RS232这颗芯片时发现烧掉了，费了很大力气也查不明白原因。为了解决这个问题，只需遵循以下准则。

遵循生产厂商的数据手册

英锐恩单片机开发工程师表示，MAX232/MAX3232由很多不同的公司生产。每个公司都有自己的规格和属性。因此，首先你需要参考不同的制造商。比如：

MAX232 –德州仪器；
MAX232 – 美信；
ST232 – 意法半导体；
IC232 – 瑞萨；
SP232A – 艾科嘉；
ADM232A – ADI；
HIN232 – 瑞萨；
MAX3232 – 德州仪器；
MAX3232 – 美信；
ST3232 – 意法半导体。

我看到人们很普遍地犯以下两个错误。

一、电荷泵与电容器的连接

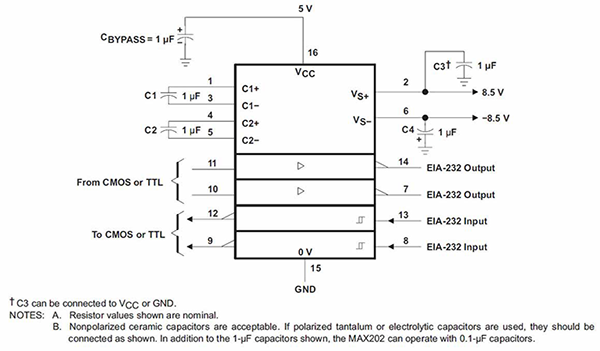

只需查看德州仪器（TI）和美信的MAX232的IC数据手册即可。你会发现，对于德州仪器（TI）的IC，你可以将电荷泵电容器C3连接至GND或VCC。

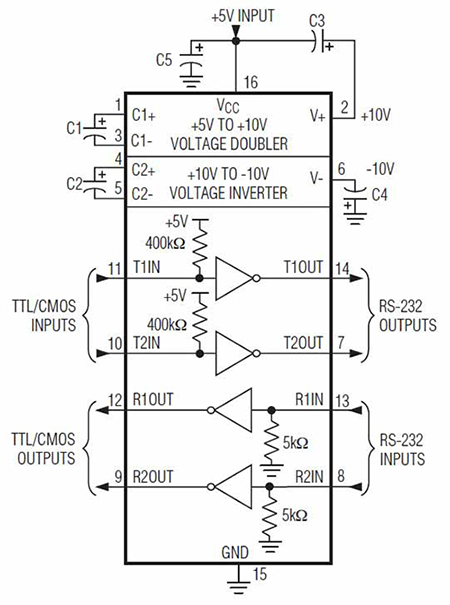

但是对于美信，我们需要将其连接到VCC本身。因此，如果电容器C3在电路中接地，并且你使用的是美信 IC，则你的IC可能会损坏。因此，最好将电容器C3连接至VCC（5V），使其与德州仪器（TI）和美信芯片兼容。

有关电容器的容量问题？

英锐恩单片机工程师表示，不同的IC需要使用不同的电容器（C1，C2，C3，C4）值。特别是如果你使用的是MAX3232，请参考特定的数据手册并选择电容器值。如果使用的是MAX232芯片，则可以使用1pF的陶瓷电容器，因为它与德州仪器（TI）和美信兼容。

二、未使用的输入引脚接地

这一点也非常重要，因为所有这些驱动器IC都有2个输入通道和2个输出通道。如果你参考以上不同公司生产的IC，你会发现某些IC的所有输入均具有内部上拉或下拉电阻，但通常不适用于市场上常见的芯片。因此，如果输入引脚悬空，则可能会产生拾音噪声，并且由于振荡会产生高压。

目前，市场上有很多滥竽充数、低质量的芯片。通常，相同的供应商会提供廉价和优质的同类产品。因此，建议从知名供应商那里购买芯片，并要求他们提供高质量的芯片。
